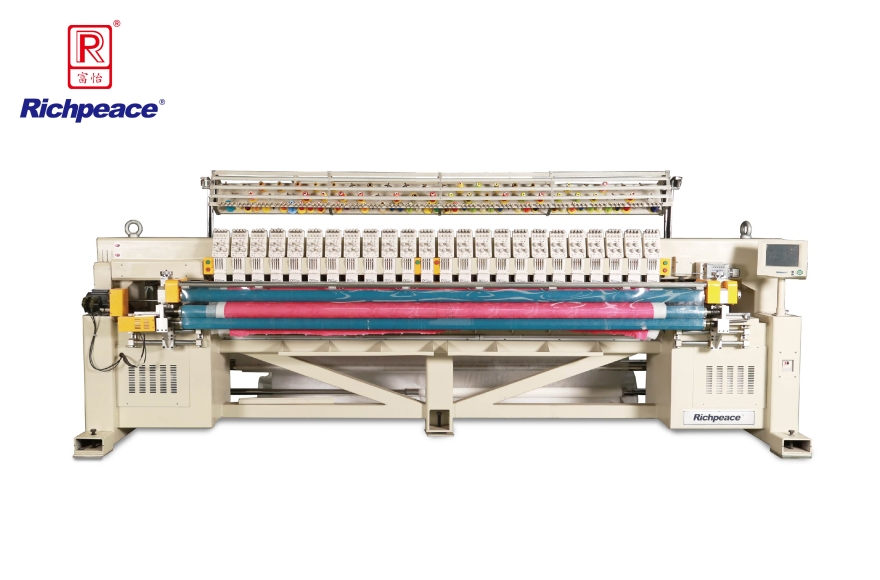

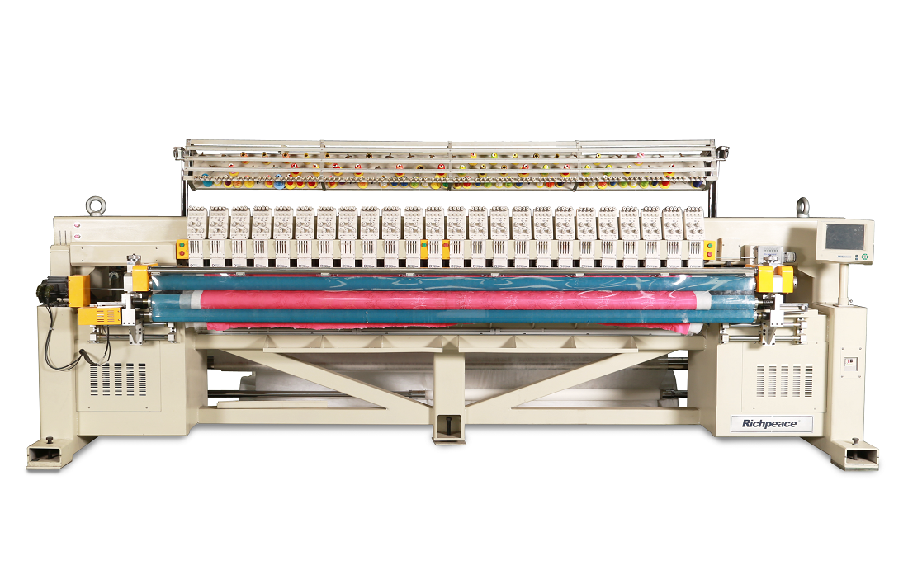

富怡多色單幅電腦絎繡機

RPQE-NM-SFE-424-305x3105-B-4ND(135)-VR2-NA-3P380

RPQE-NM-SFE-412-305x1485-B-4ND(135)-VR2-NA-3P380

視頻下載

彩頁下載

高檔夏涼被，被蓋，枕套、窗簾、床墊保護墊、床墊圍邊；高檔汽車座椅、家具軟包等。

設備視頻

設備介紹

１、單幅，通長羅拉，為家紡等寬幅布匹應用而設計。
２、自動隔頭繡功能，實現超大尺寸花樣絎縫。
３、自動剪線系統：換色或跳花自動剪線，減少人工處理線頭。
４、霧化加油系統，全方位潤滑機頭、旋梭各組件，延長機器使用壽命。

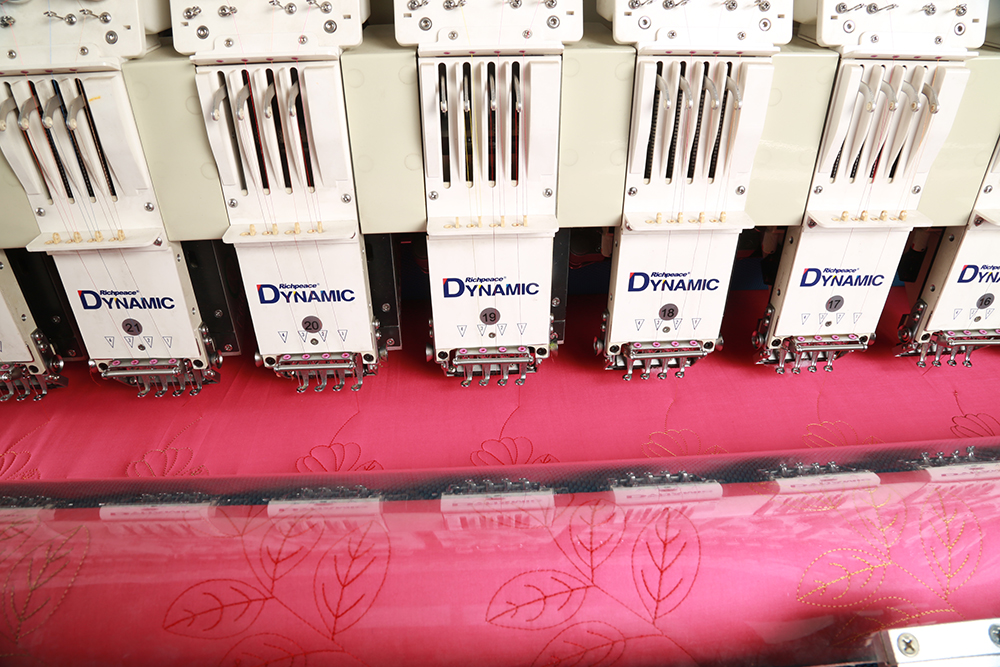

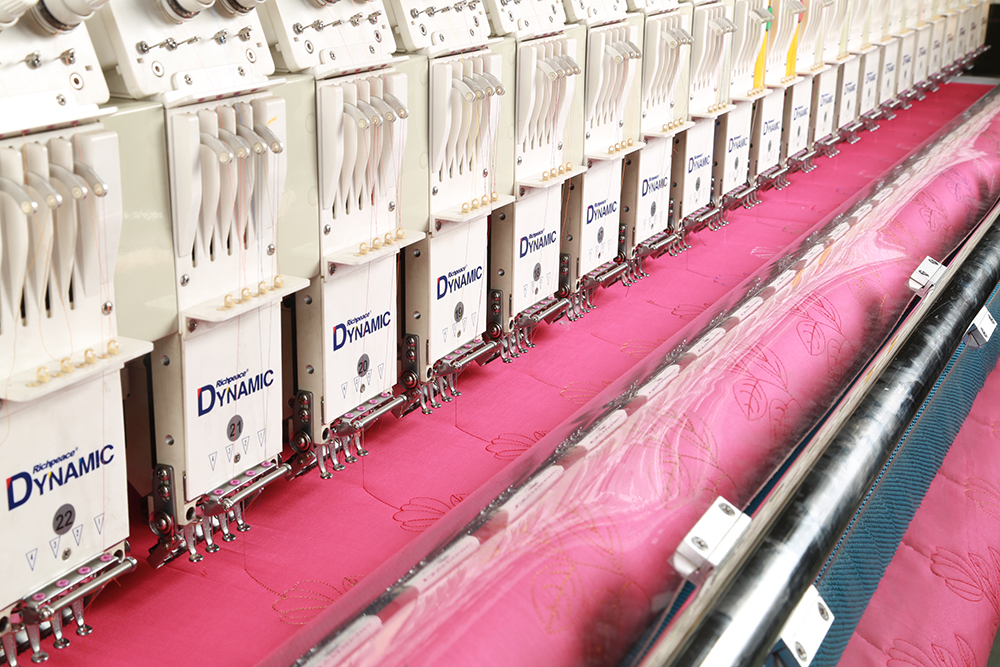

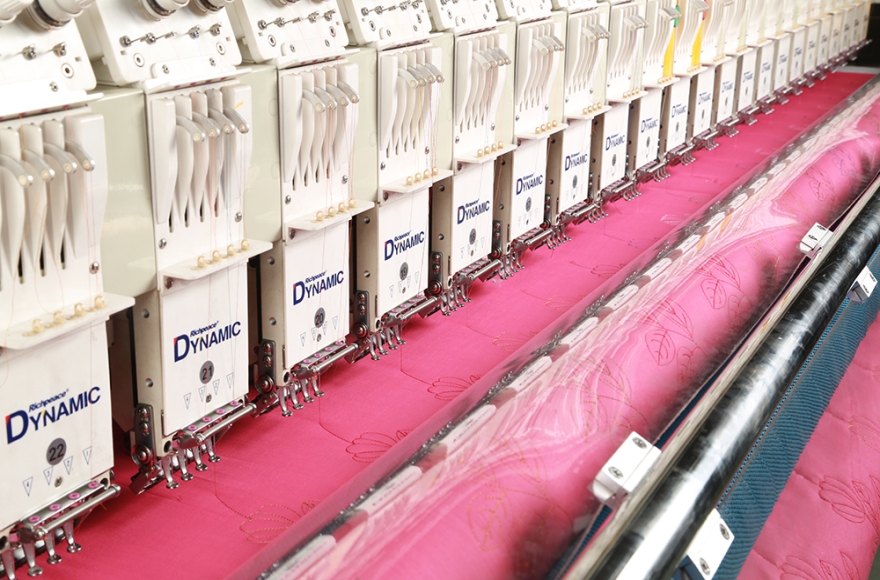

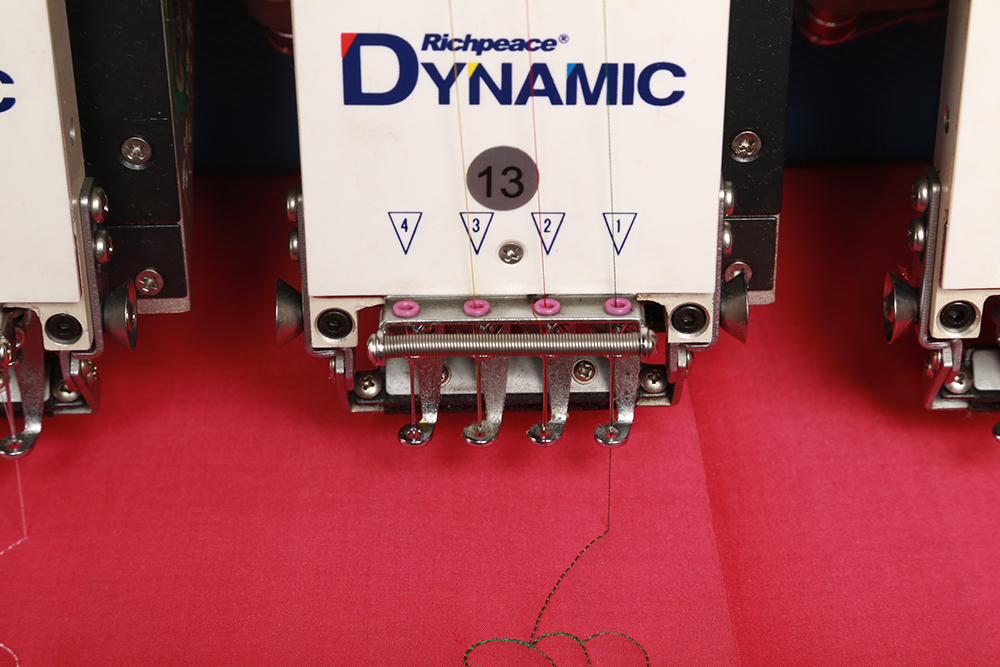

５、每頭四針，可絎繡四色。
６、采用原裝進口大旋梭，線容量是普通旋梭的2.2倍，減少底線更換頻率，提高工廠工作效率。
７、富怡專業繡花打版軟件，功能強大，易學宜用。
8 、可增加選配：亮片裝置、跟蹤繩繡裝置等。

主要配置

設備參數

型號	RPQE-NM-SFE-424-305x3105-B-4ND(135)-VR2-NA-3P380 RPQE-NM-SFE-412-305x1485-B-4ND(135)-VR2-NA-3P380
速度	850RPM
有效工作面積	3405mm （最大絎縫寬度） 1785mm （最大絎縫寬度）
電壓	三相220V/380V
功率	5kW
存儲針數	1600萬
占地面積	5015mm×1410mm×1915mm 3395mm×1410mm×1915mm
